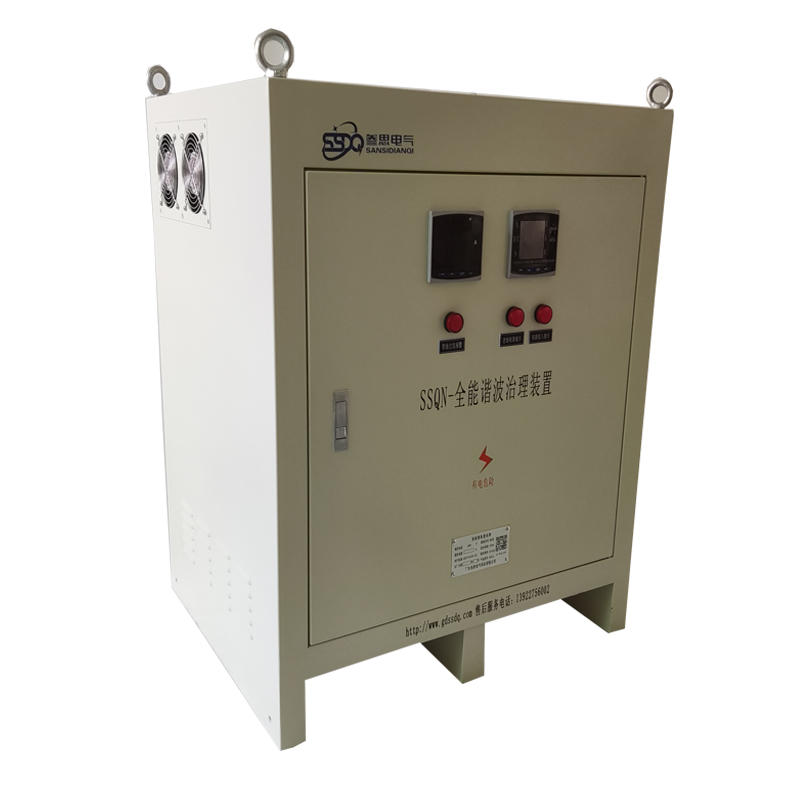

SSQN-全能諧波治理裝置簡介

SSQN-全能諧波治理裝置是我公司針對目前市場電能質量治理產品的功能單一缺陷，普通產品無法滿足多種需求，從而開發出的一款混合型全能電能質量產品。SSQN-全能諧波治理裝置根據負載諧波變化狀態，對三相負載諧波進行自動跟蹤調整補償，可以滿足各行業諧波治理要求，諧波消除率達90以上。能同時解決諧波含量超標、功率因數低、三相不平衡、暫態電壓波動等問題。是創新型高科技產品。

一、SSQN-全能諧波治理裝置工作原理。

SSQN-全能諧波治理裝置 串接在三相火線回路中，實時檢測負載電流電壓，并經過內部分析計算出負載的諧波分量，通過內部PWM雙相變流器，控制大功率IGBT輸出補償諧波電流和諧波電壓。從而消除諧波。實時諧波電流諧波電壓監測，帶有自動旁路、過載、缺相等保護。

二、叁思電氣SSQN-全能諧波治理裝置產品特點:

1、三相火線串聯連接，諧波濾除率90%以上；

2、補償無功提高功率因數，補償系統三相不平衡；

3、同時消除3、5、7、9、11、13、15、17、19次諧波；

4、對系統電壓波動突變有較好的抑制作用，防止因電壓突變造成的損失；

5、濾除諧波、同時降低零線電流和零線電壓；

6、實時諧波電流、電壓監測、報警、故障投切；

7、全自動、運行穩定、免維護，使用壽命長；

8、安裝我公司全能諧波治理裝置后，上游和下游的諧波都能消除。效果顯著；

三、叁思電氣SSQN-全能諧波治理裝置與其它解決諧波治理方法的比較。

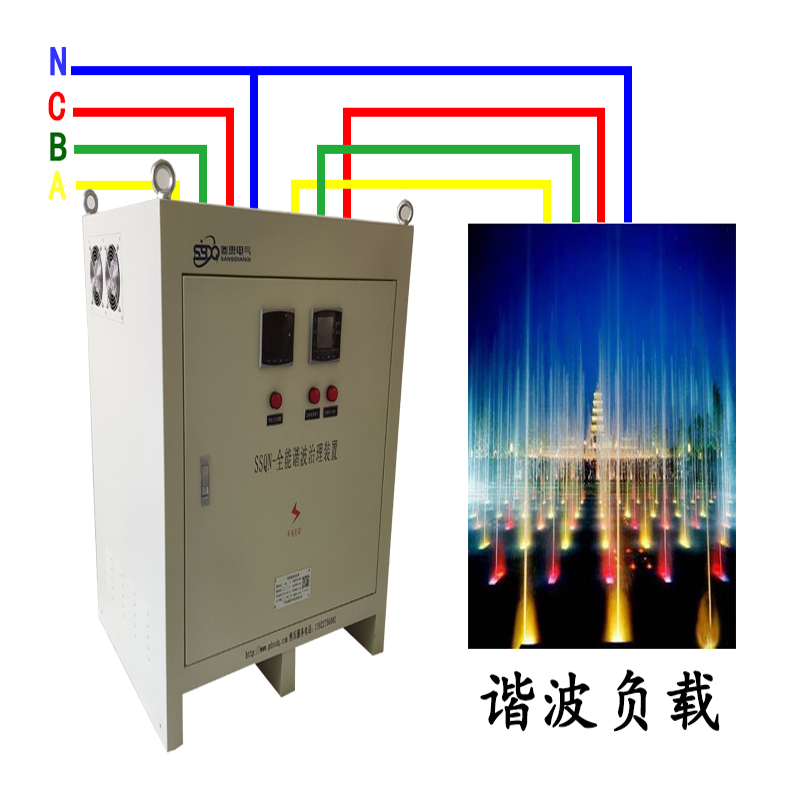

四、SSQN-全能諧波治理裝置安裝及接線原理圖。

一、 應用場合:

 主要用于：電力、醫院、交通、工業制造、新能源、數據中心、LED照明、樓宇、商場、體育館、大型商業綜合體場所及行業。

 二、諧波的危害:

1、諧波過大，使電纜出現過負荷引起絕緣老化加速，擊穿絕緣造成短路，增加了火災的隱患！不可小視!

2、其中三次諧波在變壓器線圈產生零序環流和鐵心零序磁場，減少變壓器的出力，增加變壓器的損耗，使出變壓器發熱嚴重。

3、增加了供電系統中其它設備和材料的損耗、發熱，加速絕緣老化，減少使用壽命。

4、三次諧波電流過大，使開關跳閘頻繁。

5、增加了供電系統中設備和材料的振動和噪音。

6、使無功補償電容器組由于并聯諧振而損壞，電動機等繞組類設備絕緣擊穿而損壞。

7、高頻率的電磁場，引起測量精確度異常，對控制所需要的同步信號的撲捉與鎖相條件惡化、干擾增加，從而使電子控制、測量、保護、通信設備運行不正常。

8、使照明光源閃爍而損壞；圖像顯示設備頻閃，顯示失真。

9、在測試檢驗的場合里，因諧波電壓產生的電源不穩定，將造成產品成品檢測的錯誤，不良率增加。

10、諧波電壓造成控制不穩定、顯示不正常…等問題

 三、消除諧波提高電能質量后有哪些好處?

1、提高用電安全:

（1）、提高供電的可靠性。

（2）、降低引發供電事故的發生概率。

（3）、提高設備運行的穩定性。

（4）、有效消除諧波電流，避免過流發熱引發零線斷路和線路老化乃至火災。

（5）、降低因諧波損壞補償電容的發生。

（6）、減少電網諧振。

（7）、避免因諧波造成的保護誤動作，消除由于誤動作造成的經濟損失。

2、擴容系統容量:

（1）、消除變壓器單相過流或飽和問題，有效利用變壓器實際容量。

（2）、提高三相供電系統變壓器的利用率。

3、節能降損:

（1）、提高功率因數，避免功率因數低產生罰款。

（2）、消除因諧波造成的線路損耗。

（3）、消除變壓器線圈零序環流損耗和鐵心零序磁場損耗。

4、節約有色金屬資源:

（1）、消除三次諧波零線電流后，4+1式電纜被3+2式電纜替換，節約零線的銅材用量。

四、選型根據負載電流/容量配置如下

五、安裝接線方式

六、SSQN-全能諧波治理裝置技術參數

該表列出的技術數據是常用規格，若有特殊要求，請聯系我們。
